主板跳線是一種常見的電纜附件，其主要作用是改變針腳與線的接觸方式，以滿足不同的主板定義。在工控機中，主板跳線通常被用于硬盤、PCIe插槽、串口和BIOS等接口的配置和調整。通過正確的跳線設置，可以實現不同接口的協同工作，達到最佳的性能表現和功能擴展。

　　先來說說主板，我們舉例一款研華科技的AIMB-501G2主板。因?yàn)檠腥A科技，大家比較熟知。

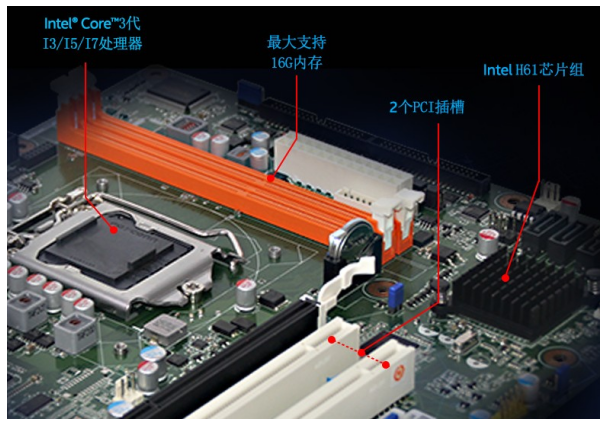

　?。ㄑ腥A501G2主板）

　　比如這樣一款主板，我們在其上面進行硬盤跳線，該如何操作呢？常規來說，如果我們一臺工控機主板只安裝了一塊硬盤，這個時候我們是沒需要進行主板跳線的設置。如果安裝多硬盤時，可能就需要進行主板硬盤跳線設置了。跳線位置多在硬盤后面數據線接口和電源線接口之間。只是現在硬盤的跳線已經很少見了，這里就不做太多說明了。

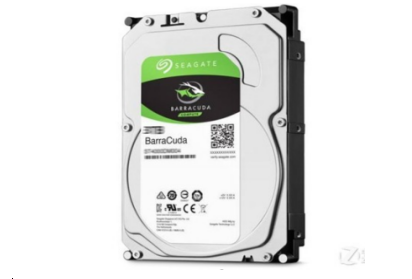

　?。ㄏ＝?T硬盤）

　　主板PCIE跳線，這里我們舉例一款我們東田工控的WQ370MA這塊主板來做說明。這是一款支持8代CPU的主流工控機，這款主板的結構從表面看接口還是很豐富的，有7個PCIE，可以擴展網口、串口、USB接口等，但是實際應用中是不能完全使用，需要我們進行跳線處理。

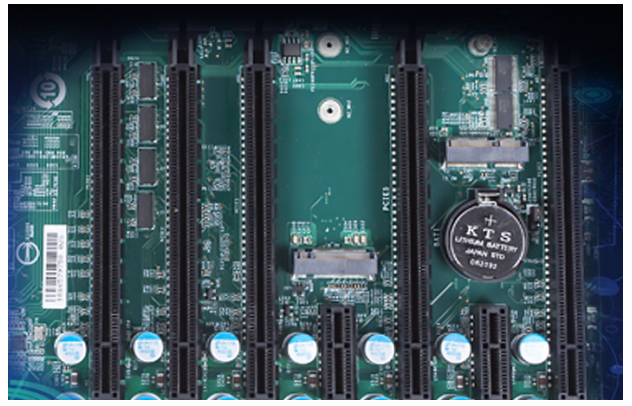

　　（8代主板WQ370MA）

　　這里呢，我們就需要對主板進行跳線設置，這款主板我們設置成三種PCIE組合模式，如下圖所示：

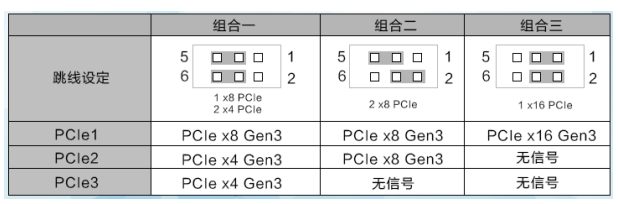

　?。ㄖ靼逄€后的處理pcie結構模式）

　　關于如何給這樣的主板PCIE進行跳線，其實是一種跳線設定，如果您不是很專業，可以參照我們的主板說明書進行設置或者由我們廠家直接設置好。

　　串口跳線，我們再來看一下。操作起來也是相對比較簡單，就是我們的跳線帽所扣的位置即是我們要接通的地方，如下圖所示：

　　（串口跳線）

　　從這張圖，我們可以看出，當我們閉關2和4接口的時候，默認該串口功能是232接口；當我們關閉3和4接口的時候，默認該串口輸出電壓是5V輸出；同理，最后一個，當我們關閉了4和6接口的時候，默認串口輸出電壓是12V。

　　最后，我們再來講講這個主板跳線-BIOS。

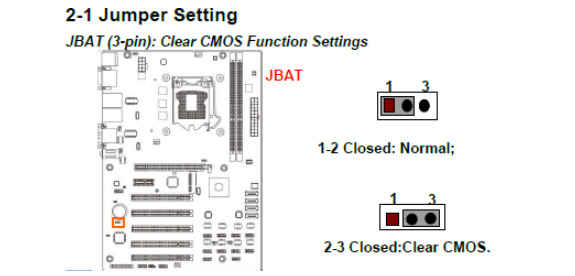

　?。˙IOS跳線）

　　如上圖所示，我們的BIOS設置，同樣的，當我們跳線帽扣住位置是3，關閉1和2，我們的BIOS模式是正常的；當我們關閉2和3，跳線帽扣住位置是1，此時我們BIOS默認為接電和接靜電線，也就是說我們的工控機此時BIOS是恢復出廠設置，只是可通電狀態，不用進行BIOS設置。

　　好了，以上就是我們說的工控機主板跳線相關知識，也簡單介紹了硬盤跳線、pcie跳線、串口跳線、BIOS跳線的所代表的意義。其實，所謂跳線，就是當我們針腳上接觸到的接口發生變化時，對應的接口參數也就發生了變化，這就是跳線的真實定義。
